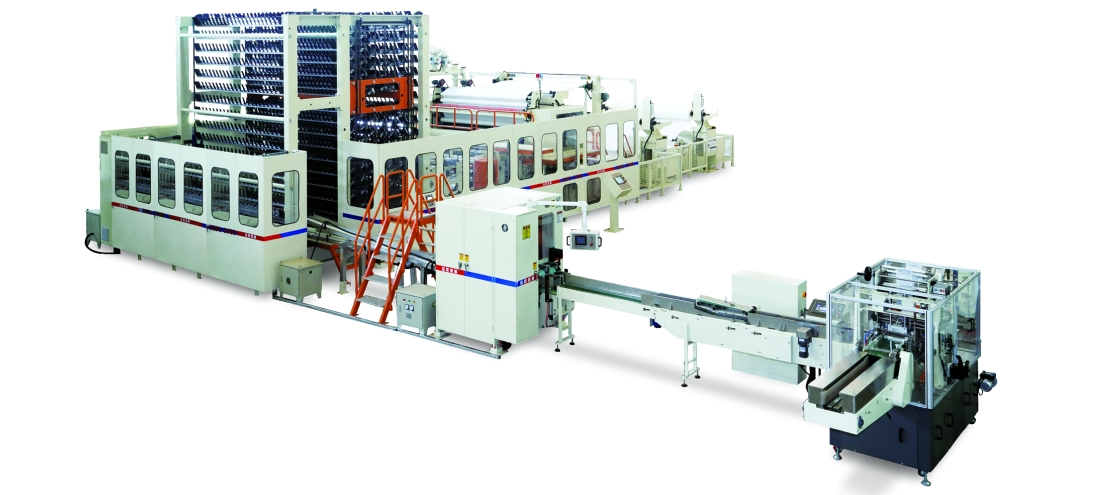

Đây là dây chuyền đời mới nhất, được cải tiến dựa trên dây chuyền máy cuộn giấy trên thị trường và công nghệ nước ngoài hiện đại. Công nghệ điều khiển được cải tiến vượt bậc, ví dụ như: Hệ thống điều khiển được lập trình rất logic, các nút điều khiển bằng tiếng anh-tiếng trung, hệ thống đảo tần số và máy móc thiết bị đồng bộ. Dây chuyền được lắp đặt thêm hệ thống báo sự cố. Dây chuyền tự động điều chỉnh những thao tác của máy cuộn để giữ hệ thống máy được hoạt động trong trạng thái ổn định nhất.
■Máy cuộn |
|||
Loại |
1800 |
2200 |
2800 |
Kích thước cuộn khổ to |
1800 |
2200 |
2800 |
Kích thước |
12032×6308×2600 |
12032×6708×2600 |
12032×7308×2600 |
Trọng lượng |
11000 |
12500 |
14500 |
Đường kính cuộn khổ to |
≤φ2000(>φ2000 theo yêu cầu) |
||
Kích thước lõi cuộn |
3′(φ76mm)kích thước theo yêu cầu |
||
Đường kính cuộn thành phẩm |
φ90~φ150mm |
||
Mật độ lỗ/răng cưa |
4 lưỡi,90~160mm(có thể thay đổi kích thước khác) |
||
Thời gian máy chạy |
Chạy liên tục |
||
Kích cỡ lõi cuộn |
φ38~φ50 |
||
Hệ thống điều khiển |
PLC,INVERTER, tổ hợp máy, hệ thống điện |
||
Hệ thống lưới căng |
Đánh dấu mã, PLC, máy đảo chiều |
||
Bộ truyền lực |
Bánh răng, đai truyền lực |
||
Công suất |
Mô tơ AC và hệ thống điều khiển phụ trợ |
||
Áp suất không khí |
0.5~0.8MPa (Do khách hàng yêu cầu) |
||
Tốc độ chạy |
250~280 M/phút |
||
Vị trí xếp nếp gấp |
1-3 lớp (do khách hàng yêu cầu), hệ thống điều khiển độc lập |
||
Dập nổi hình |
Dập nổi từng điểm hoặc dập kết dính |
||
EDGE EMBOSSING Dập nổi gờ mép |
INDEPENDENT EMBOSSING WHEEL ,HARD AND CHANGEABLE ROLL Bánh quay dập nổi riêng biệt, độ cứng cao và có thể thay đổi |
||
PRINTING UNIT In màu |
1~2 COLORS(CUSTOMER PROVIDES PATTERN) 1~2 màu (Khách hàng cung cấp sản phẩm mẫu) |
||
AUTOMATIC SEAL UNIT Đánh dấu tự động |
AUTOMATIC TRIMMING AND SEALING OUTSIDE OF THE MACHINE Tự động xén và đánh dấu mặt ngoài của máy |
■ Động cơ chính |
|||
Loại |
1800 |
2200 |
2800 |
Độ dài |
1800 |
2200 |
2800 |
Đường kính cuộn |
φ90~φ150mm |
||
Thùng chứa sản phẩm |
150 cuộn (tùy theo kích thước) |
||
Tốc độ |
25 cuộn/phút |
||
Công suất |
2.2KW |
■ Máy cắt cuộn S150 |
|
Độ dài |
≤2800mm |
Đường kính cuộn |
φ90~φ150mm |
Độ dài đoạn cắt |
90~280mm |
Sai số |
±1mm |
Hệ thống điều khiển |
PLC(MITSUBISHI) |
Đường kính lưỡi cưa |
φ610(Sản xuất tại Đức) |
Độ nhạy lưỡi cưa |
Lưỡi cưa sắc bén, tự động |
Hệ thống bôi trơn |
Tự động |
Tốc độ |
140 lần cắt/phút |
Số đường rãnh |
Kép |
